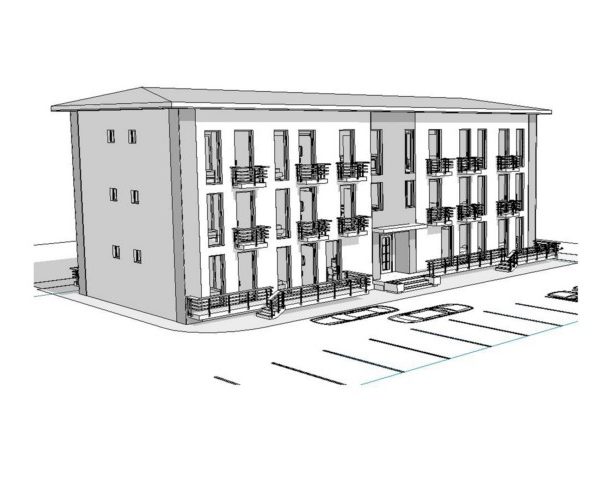

ANSAMBLU LOCATIV P+2E, IMPREJMUIRE

Infrastructura
Infrastructura este compusa din elemente structurale orizontale (talpi de fundare, planseu, centuri si grinzi) si elemente structurale verticale (stalpi). Toate elementele structurale sunt din beton armat turnat monolit.
Structura de fundare este alcatuita din talpi continue de fundatie pentru intreaga structura a cladirii. Talpile de fundatie sunt amplasate pe cele doua directii principale ale cladirii, cu sectiunea de 100cm x 40cm, sunt armate cu bare longitudinale Φ12-Φ16 si o armare transversala formata din etrieri si bare independente Φ10/20. Fundatia este amplasata pe un strat de beton de egalizare de 10cm grosime.
Stalpii din infrastructura au sectiuni dreptunghiulare de 40cm x 55cm. Armarea stalpilor este formata din bare longitudinale Φ14÷Φ16, si armatura transversala cu etrieri Φ8/10.
Hidroizolatia pentru structura de fundare este compusa dintr-o membrana hidroizolanta protejata cu polistiren extrudat. Sistemul de hidroizolare se va continua pana la cota ±0.00 pe tot conturul cladirii.

Suprastructura
La nivelurile superioare (Parter, Etaj 1 si Etaj 2) structura este alcatuita din plansee, grinzi longitudinale (25x45cm), grinzi transversale (25x50cm) si stalpi (35x50cm) .
Planseele sunt din beton armat turnat monolit si au grosimea de 14cm. Armarea planseului este realizata din bare independente care formeaza o plasa continua la partea inferioara si cu calareti pe reazeme. Calitatea armaturii este PC52. Grosimea planseelor a fost determinata de deschiderile mari pentru aceasta structura din urmatoarele conditii:
– Conditii de izolare fonica
– Conditii de rigiditate
– Conditii geometrice
Golurile necesare trecerii traseelor tehnologice sunt bordate in grosimea planseului cu bare de armatura suplimentara ce are rolul de a disipa concentrarile de eforturi.
Grinzile din beton sunt armate cu bare longitudinale din PC52 si etrieri de calitate OB37. Grinzile sunt armate la partea inferioara cu bare continue si pe reazeme sunt prevazuti calareti. Grinzile prezinta indesiri ale etrierilor pentru zonele potential plastice.
Stalpii din suprastructura au sectiuni dreptunghiulare de 35cm x 50cm. Armarea
stalpilor este formata din bare longitudinale Φ14÷Φ16 din oţel de calitate PC52 si armatura transversala cu etrieri Φ8/10/15 oţel de calitate OB37. Stalpii prezinta indesiri ale etrierilor pentru zonele potential plastice.
Circulatia pe verticala se asigura printr-o scara cu doua rampe din beton armat de grosime 12cm si podest intermediar. Scarile sunt din beton armat monolit, fiind armate cu bare independente din otel având calitatea PC52.
Acoperisul este de tip sarpanta din lemn.
Pe tot parcursul execuţiei lucrărilor de suprastructura şi după aceea pe tot parcursul execuţiei de construcţii montaj se vor respecta normele de securitate si sanatate in munca si normele de securitate la incendiu, precum si instrucţiunile de urmărire curentă.

Functiunile cladirii
• Parter: spatii de odihna (dormitoare, camera de zi), bucatarie, spatii de depozitare, grup sanitar;
• Etaj 1 si Etaj 2: spatii de odihna (dormitoare, camera de zi), bucatarie, spatii de depozitare, grup sanitar;

Caracteristici materiale
Betonul de egalizare are clasa C8/10 (B150) avand clasa de agresivitate X0.
Betonul turnat in structura de fundare are clasa C20/25 (B350) avand clasa de agresivitate XC2 iar betonul aferent celorlalte elemente structurale are clasa C20/25 (B350) cu clasa de agresivitate XC1, conform NE012-1/2007.
Armatura folosita: PC52 cf. STAS 438/2-91, OB37 cf. STAS 438/1-89.
Specia de lemn indigen folosita: Lemn de rasinoase “Calitatea I”, avand greutatea specifica ρ0.95=480kg/mc.
